連続式 乾式ビーズミル

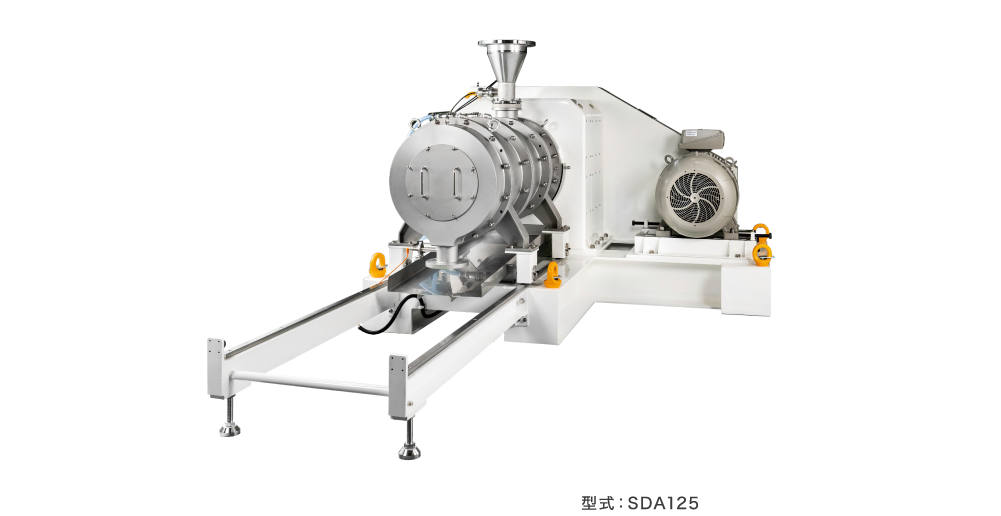

ドライスター®SDA

連続式 乾式ビーズミルで
高硬度物質をシングルミクロンに粉砕!

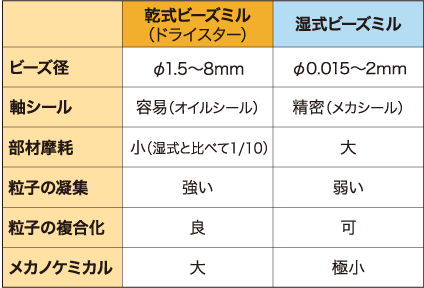

100~150μm程度の原料を1パスでシングルミクロンまで粉砕する連続式 乾式ビーズミル。 エネルギーコストも他の粉砕機(ボールミルやジェットミル)と比較すると極小に抑え、粒度コントロールも容易なため、効率よくシャープな分布を得ることができます。 また、湿式ビーズミルとの乾式ビーズミルを組合せにより、湿式のみでの処理と比較して、省エネでの処理(エコ粉砕)とコンタミネーションを抑制した処理が可能です。
特長
- 乾式でかつ連続式の横型ミル
- 数百ミクロンの原料を1パスでシングルミクロンに粉砕可能
- エネルギーコストが極小 (対ジェットミル1/10 ※当社調べ)
- エアー消費は軸シール保護のみで極小

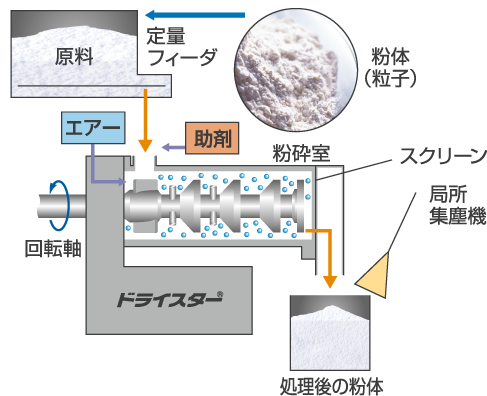

構造図

処理事例

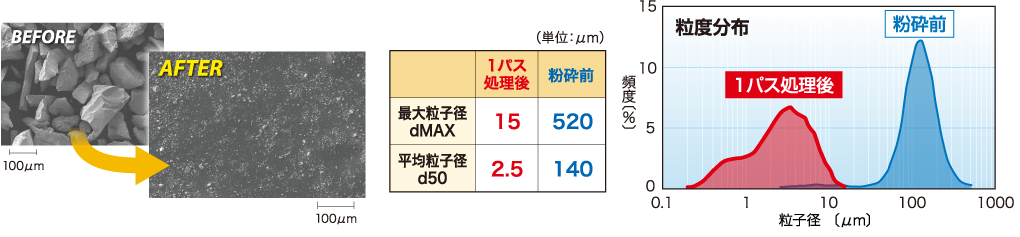

シリカ(モース硬度7)

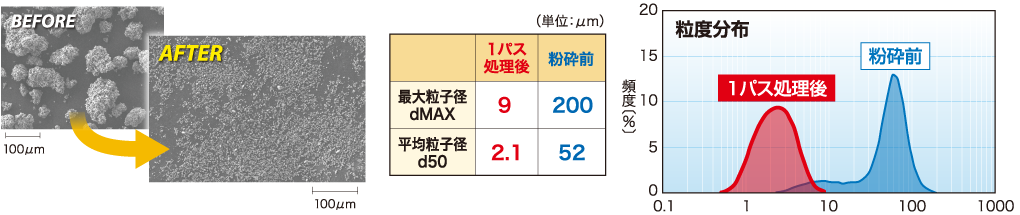

アルミナ(モース硬度9)




付着しやすい粉体の処理を
可能にする新システム!

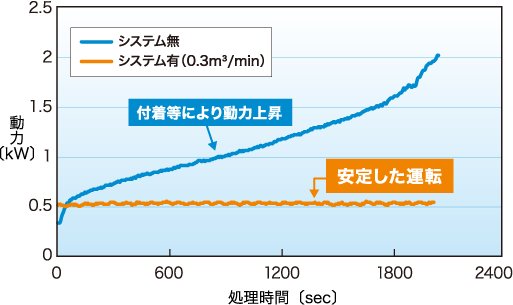

系路内の風量をコントロールすることで、
粉体の流動性を安定化
特長

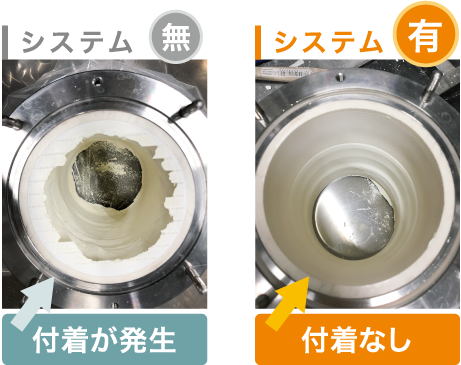

- 付着しやすい材料も、助剤不要で安定運転を実現
- 風量を調整することにより、滞留時間管理(動力調整)が可能
- 助剤や部材摩耗によるコンタミ混入を抑制

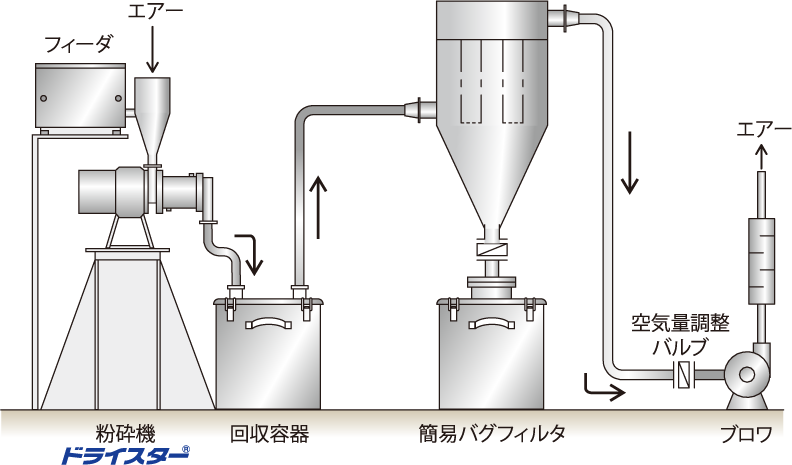

フロー図

処理例|対象物:酸化チタン


サクションシステムが効果的な対象物
酸化チタン・生石灰・酸化インジウム・酸化ニオブ・炭酸リチウム・酸化イットリウム・チタン酸リチウム・三元系・ 亜酸化銅・有機顔料・ゼオライト・結晶セルロース・ベントナイト 他
用途・材料名
モース硬度:7~9
- 石英
- シリカ
- ソフトフェライト
- ハードフェライト
- キャリアフェライト
- アルミナ
- 窒化珪素
- 酸化鉄
- タングステン酸化物
- ケイ酸ナトリウム
モース硬度:4~6
- ガラス
- カーボン
- ブラックシリカ
- 高炉灰
- フライアッシュ
- 焼却灰
- 有機ゲルマニウム
モース硬度:4未満
- 石膏
- 水酸化マグネシウム
- 水酸化アルミニウム
- チタン酸バリウム
- PZT
- 抹茶
- 米粉
主な仕様
型式 | SDA5~SDA500 |
---|---|
電動機 | 5.5kW~200kW |
容量 | 3.8L~500L |
ビーズ径 | φ1.5~8mm |
